[拆机]天猫魔盒之拆解

2013-12-23 15:38:40     作者:air04      来源:一淘玩客

一个产品,只有剥去它华丽的外衣才能看到它的内在。天猫盒子也是这样。天猫盒子并不难拆。用拆机棒直接就可以撬开。 整个天猫盒子分为上下两部分壳。 姑且把上壳称之为A壳,底盖称之为B壳。 ...

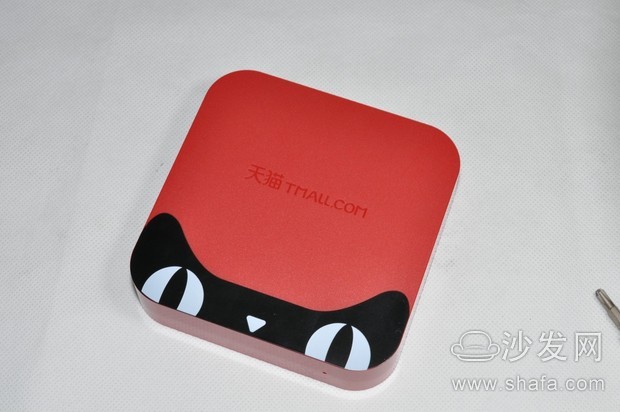

一个产品,只有剥去它华丽的外衣才能看到它的内在。天猫盒子也是这样。

天猫盒子并不难拆。用拆机棒直接就可以撬开。

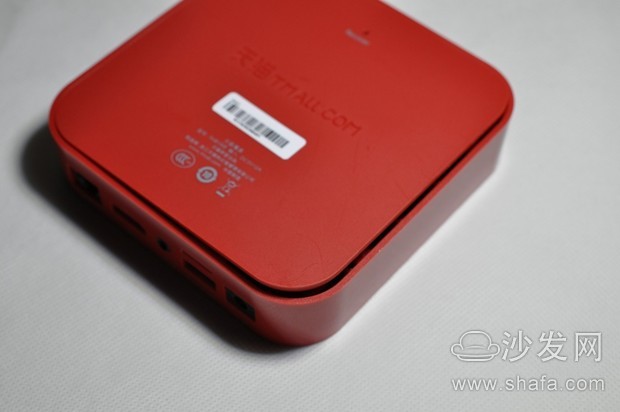

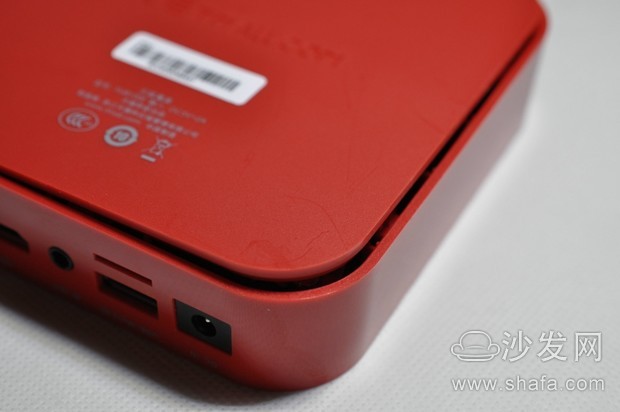

整个天猫盒子分为上下两部分壳。姑且把上壳称之为A壳,底盖称之为B壳。

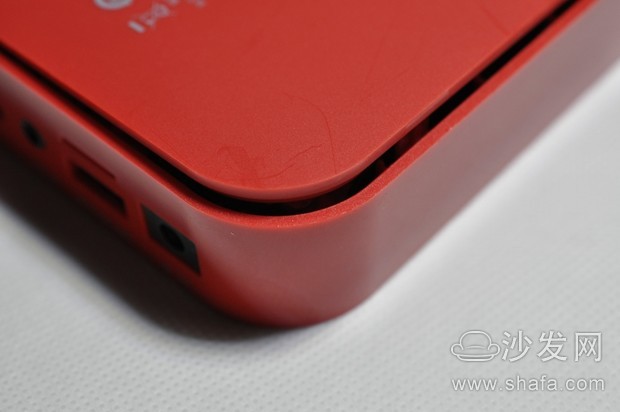

整个壳的闭合方式为卡扣咬合。

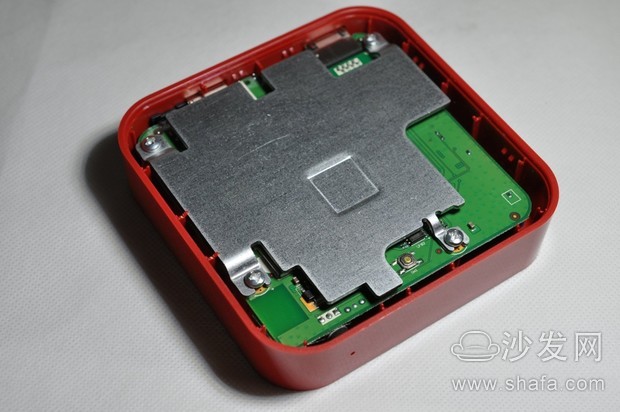

从底部撬开之后就能看到天猫盒子那巨大的散热器。

散热器主要为处理器等大功耗原件提供散热。

散热器使用4颗螺丝固定在主板上,这4个螺丝也同时将主板固定在上不外壳上。

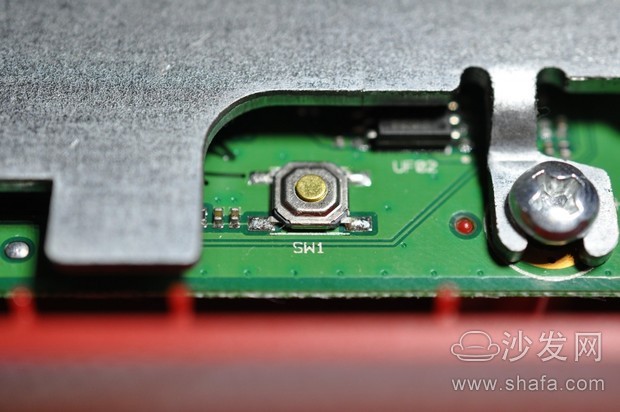

RECOVER键。

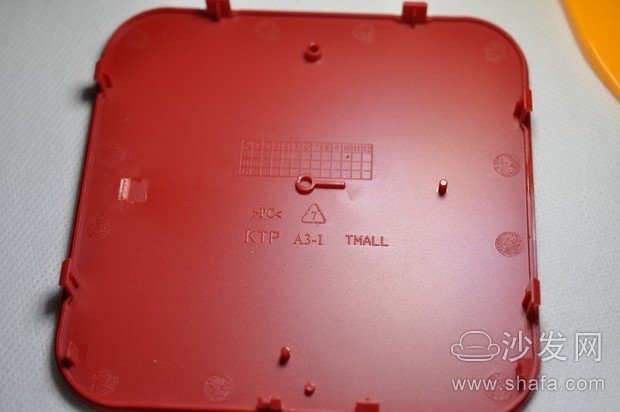

B壳

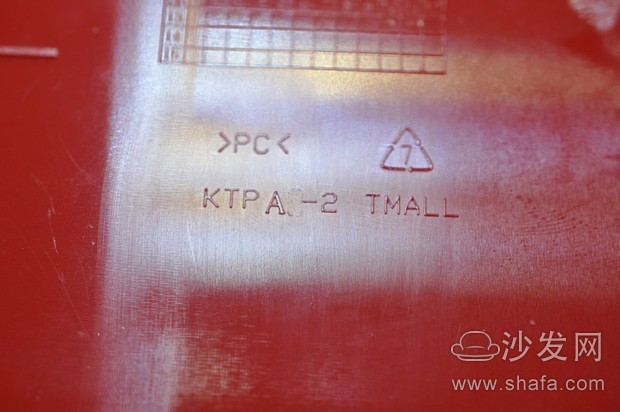

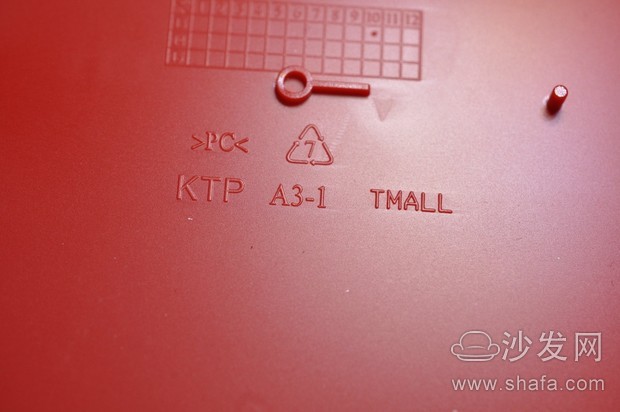

生产日期

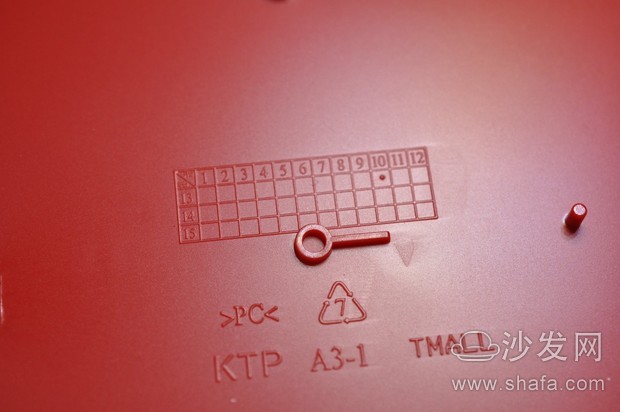

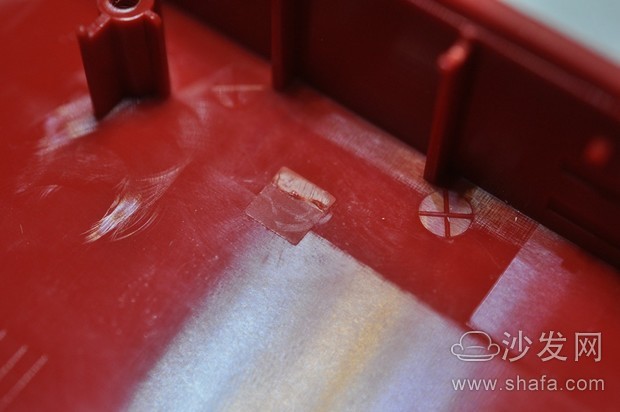

浇口

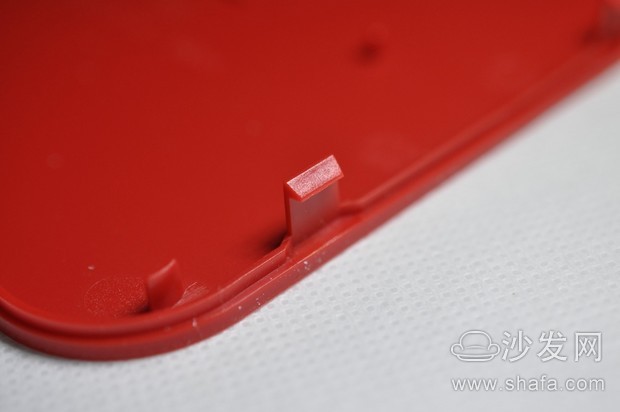

卡扣

散热器

散热器厚度很厉害……很有分量,基本上占据了整个天猫盒子的小半!

散热器与处理器之间还有一个导热垫

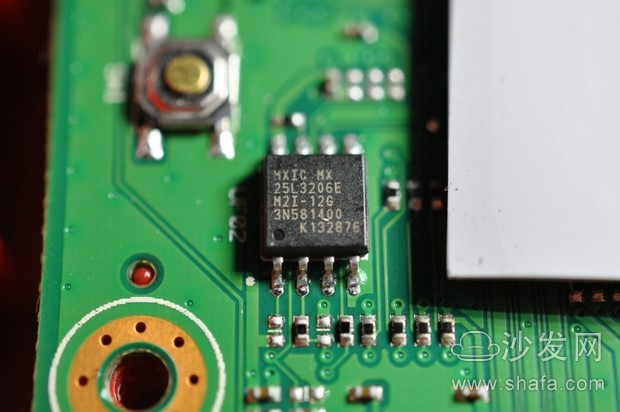

MX25L3206E液晶驱动板存储器颗粒

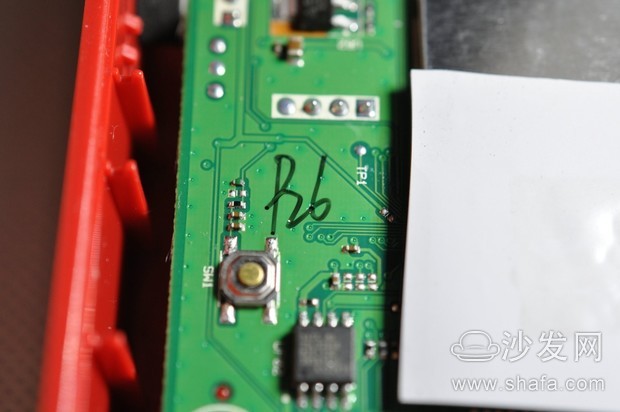

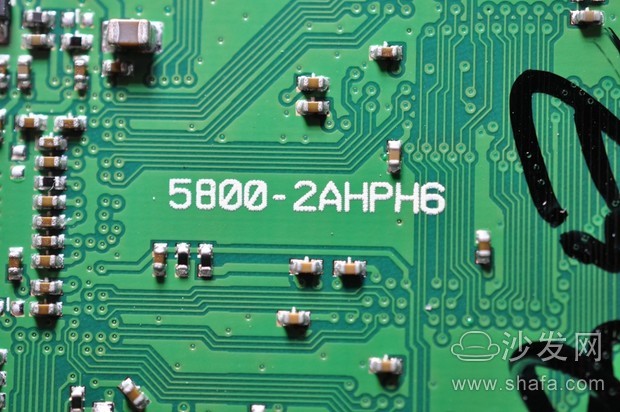

P26?什么意思?

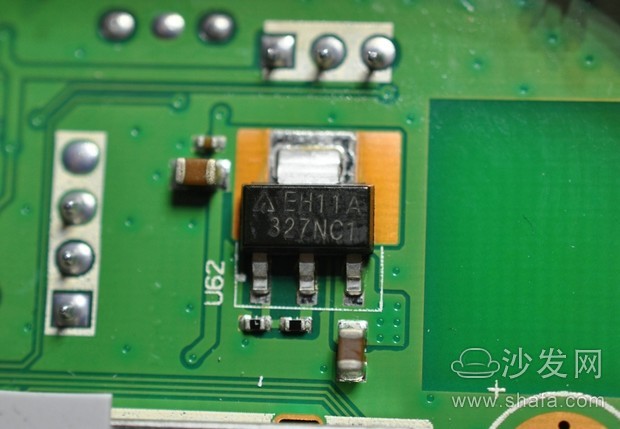

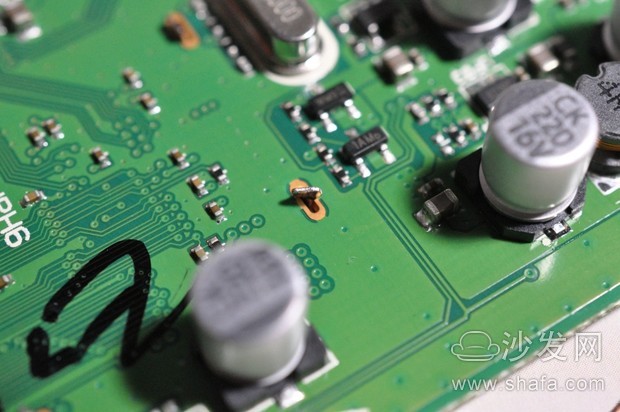

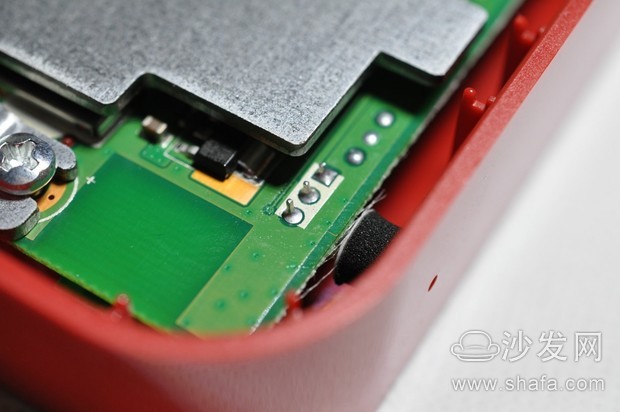

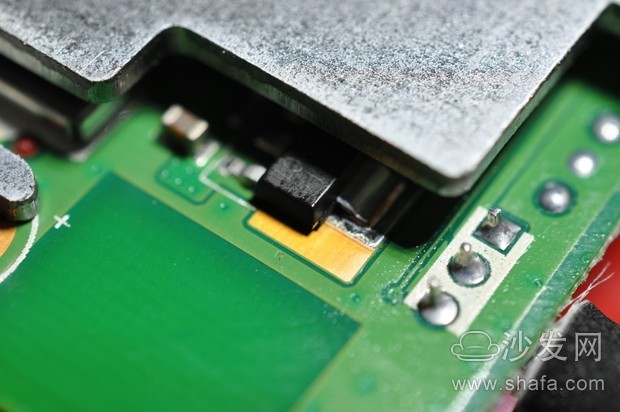

好像是稳压管

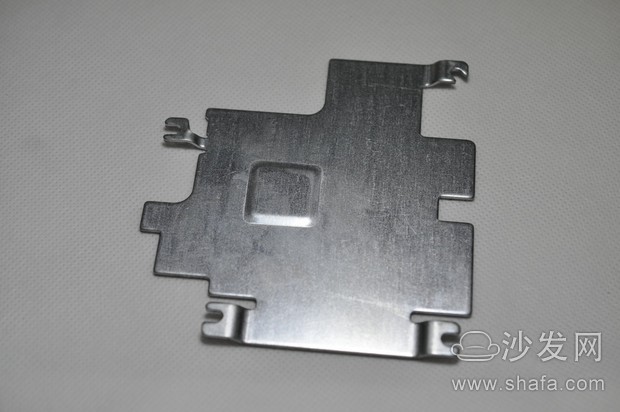

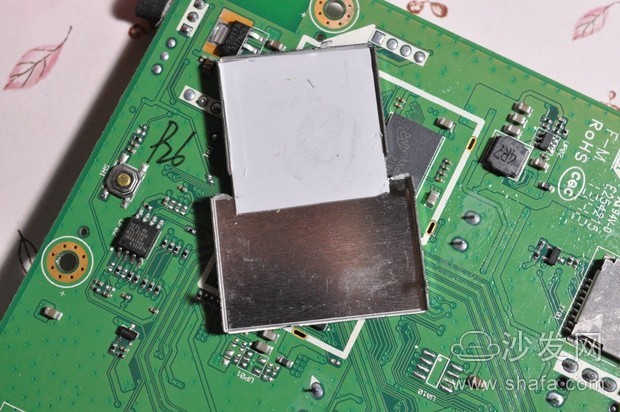

处理器上还有覆盖一层金属屏蔽壳。

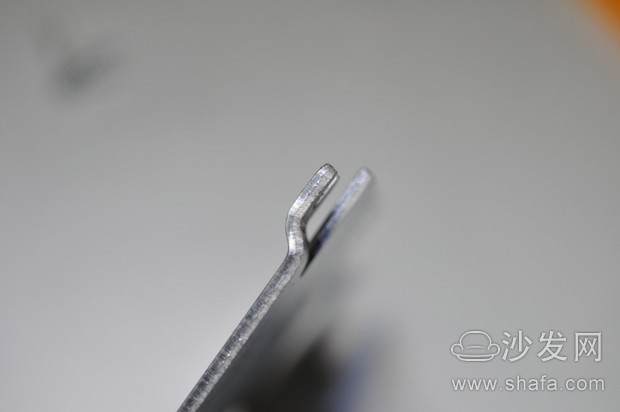

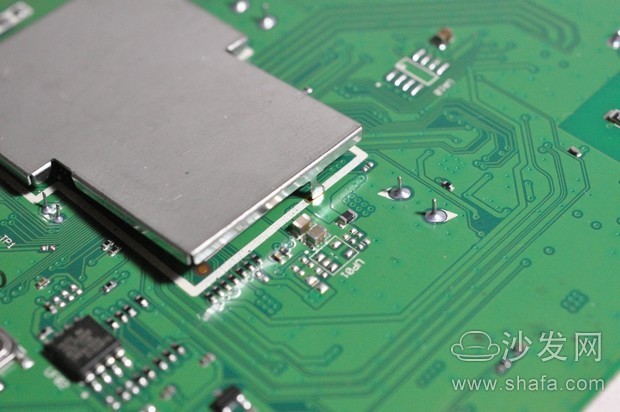

壳这样插入主板之后扭曲针脚来固定。

把针脚掰直之后就可以拆开屏蔽。

屏蔽层内部还有一个导热胶。

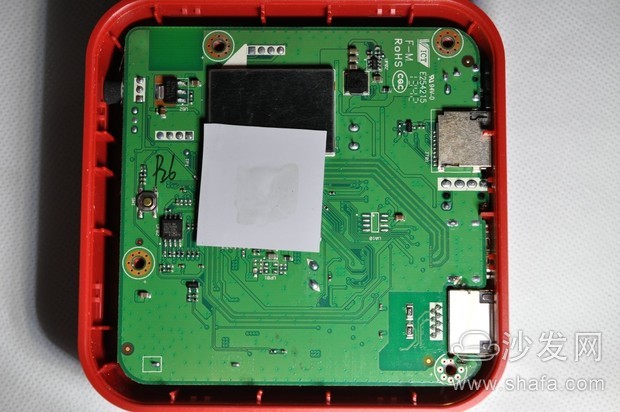

屏蔽层下全貌

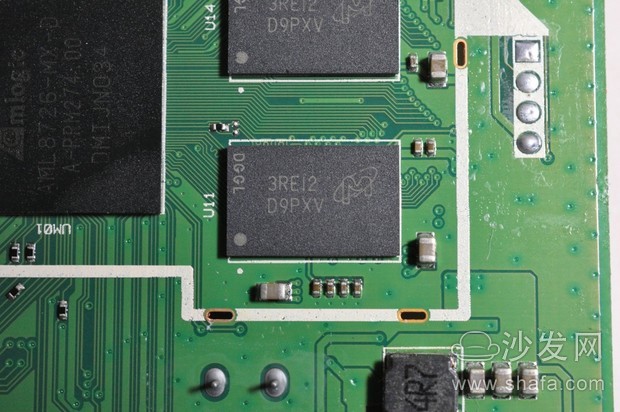

两颗镁光3RE12D9PXV

512MB内存颗粒。2颗组成1GB。

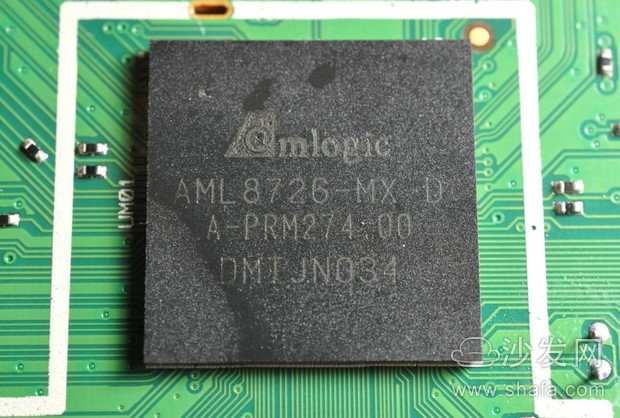

处理器:AMLOGICAML8726-MX-DA-PRM274-00DMTJN034,ARMCortex-A9构架

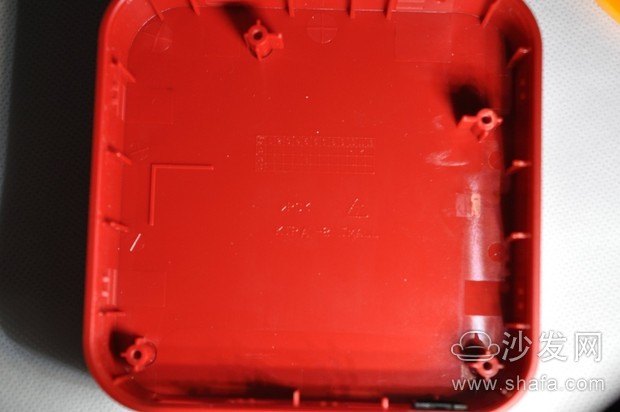

A壳

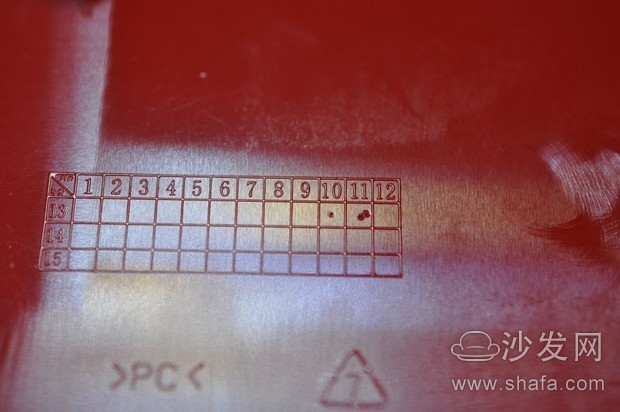

生产日期

浇口

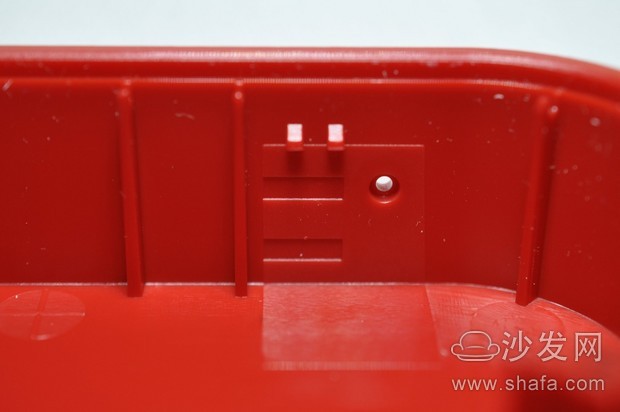

A壳卡扣

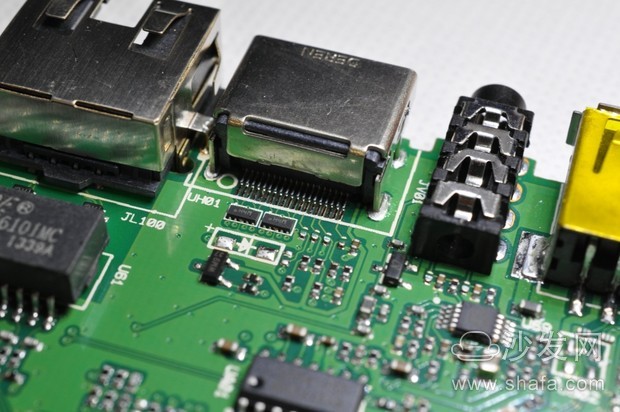

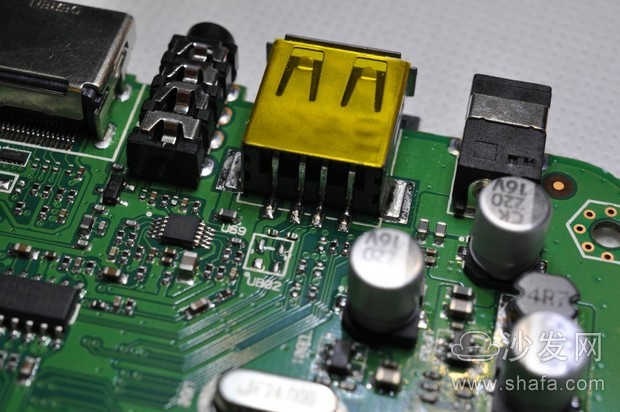

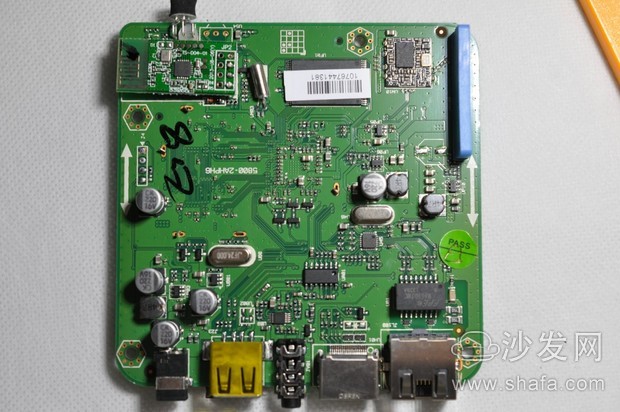

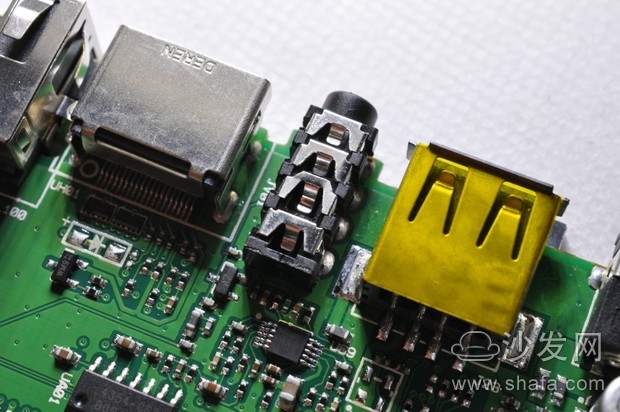

主板正面全貌

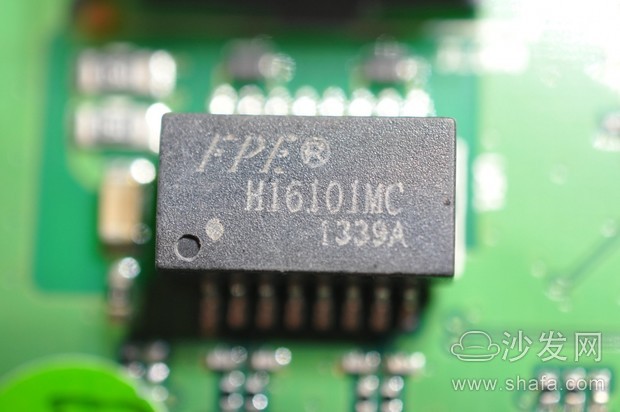

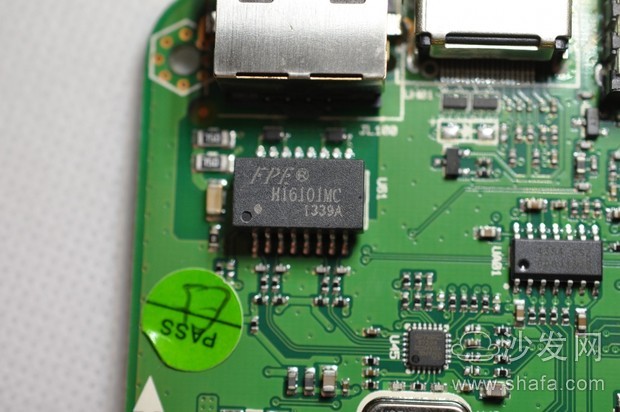

网络变压器。元器件名词均为谷歌而来,仅省的你们再去谷歌了。可能有误

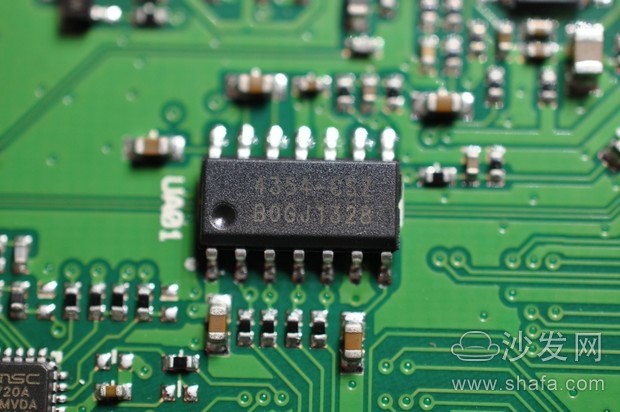

4354-CSZ音频数/模转换器

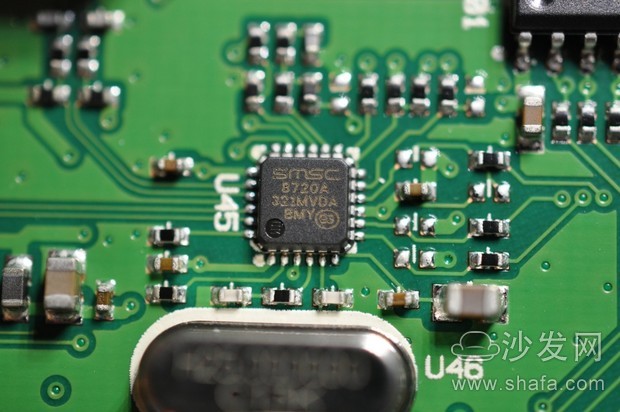

SMSC 8720A以太网IC

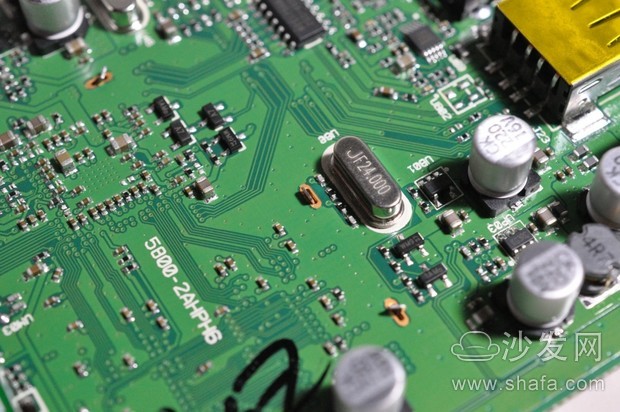

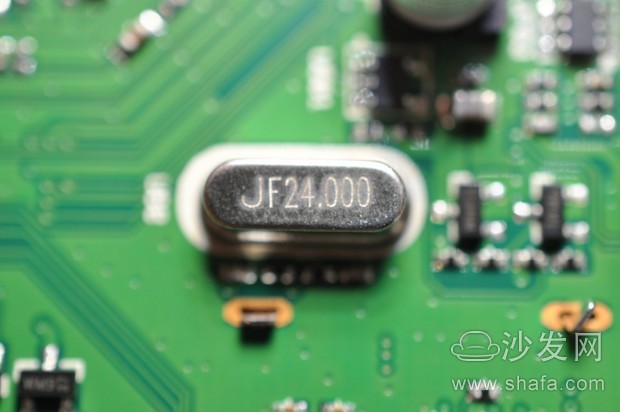

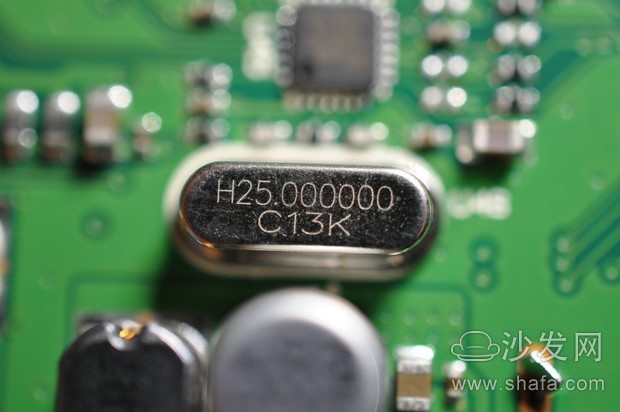

晶振

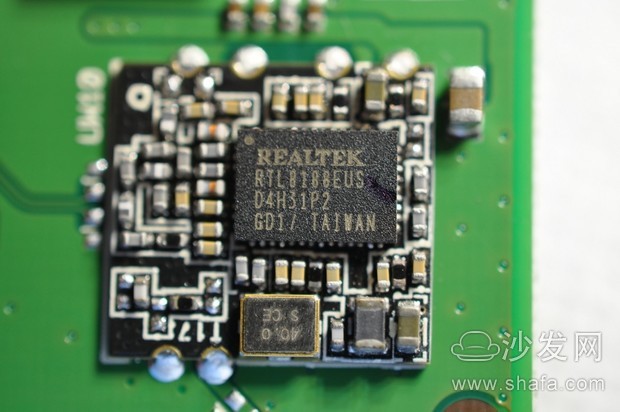

wifi模块REALTEKRTL8188EUS,天猫魔盒的wifi信号相比小米盒子较弱。

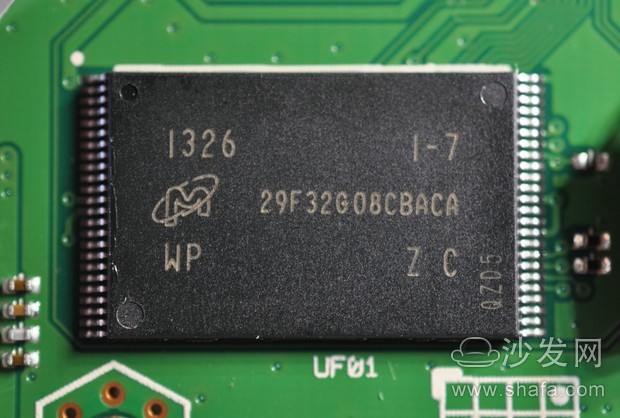

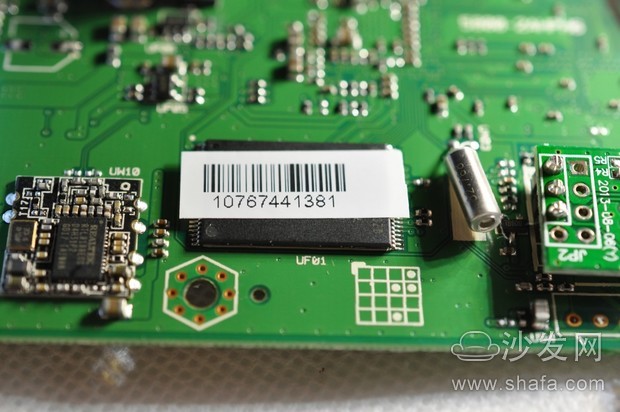

镁光闪存颗粒。记得是4GB的,读写都一般。不过怎么说都是MLC颗粒

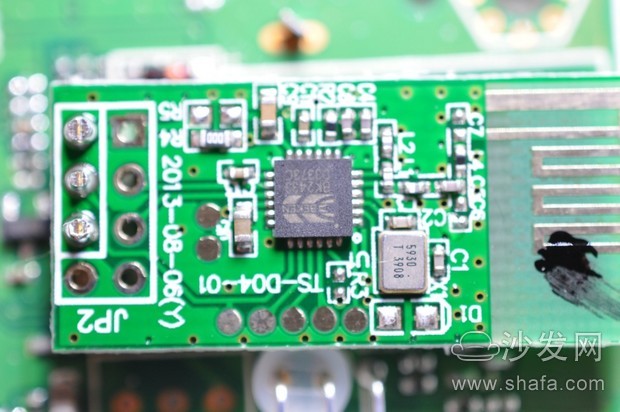

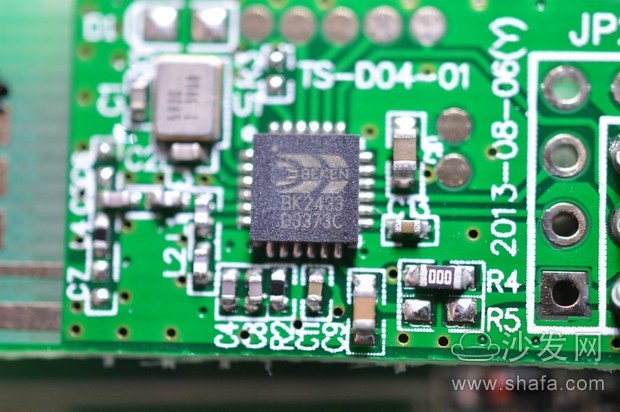

博通Beken2.4GHz无线SoC键鼠应用BK2433。应该就是用来接收遥控器信号用的。

完毕~用料还不错,散热功夫做的很好。
