[拆机]海美迪H7测评,拆解篇

2014-03-20 10:54:29     作者:hzsdwq      来源:7po

昨天H7一到,就迫不及待的拆机看主控,说实话看到主控是A31S的时候,有点失望。A31S原本的SDk是不支持1080P点对点输出和4K解码的。但是包装上又印有4K解码。 ...

昨天H7一到,就迫不及待的拆机看主控,说实话看到主控是A31S的时候,有点失望。A31S原本的SDk是不支持1080P点对点输出和4K解码的。但是包装上又印有4K解码。

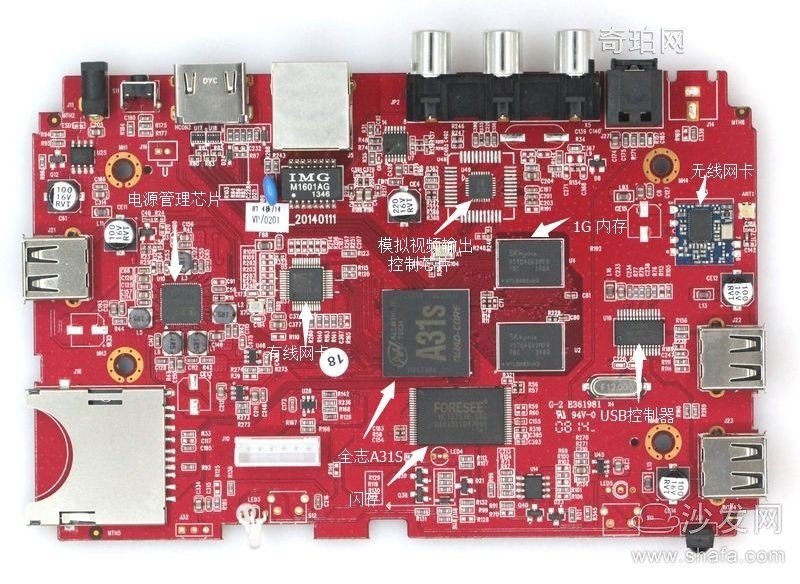

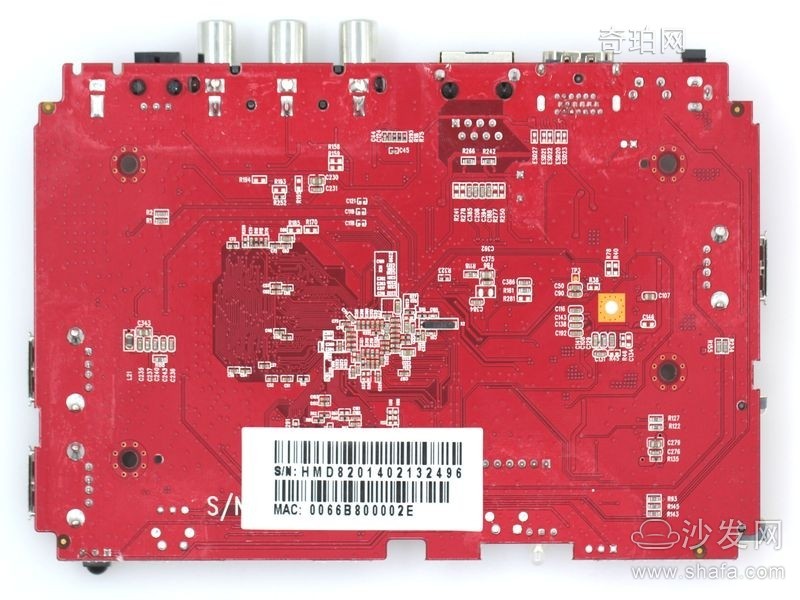

主板正反面。还是采用海美迪一贯使用的红色PCB,布局上也基本采用全志的标准布局。CPU上有一个大约1MM厚的散热片,为了拍照方便,已经取下

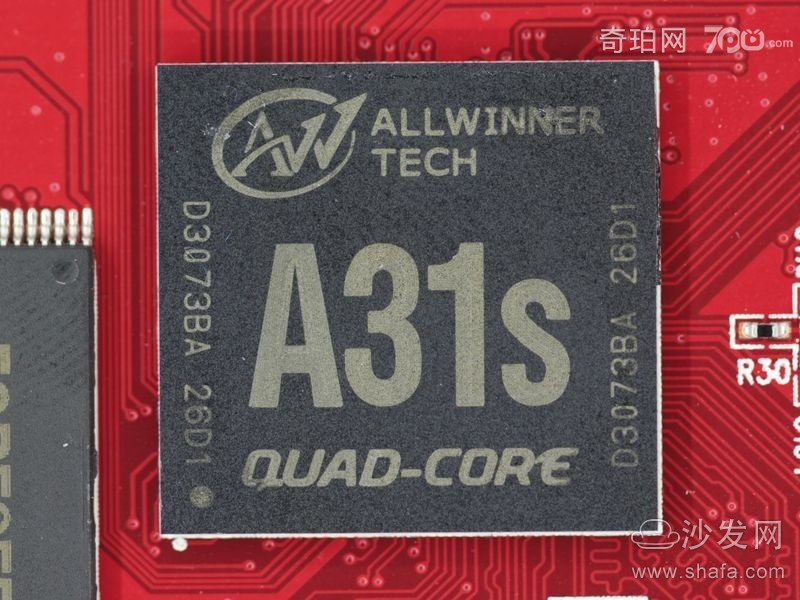

主控,全志A31S。前面提到原本A31S是不支持1080P点对点视频和4K视频的解码的。但是实际测试了一下,家里的所有4K视频都可以正常播放,1080P点对点也完全没有问题。看来全志终于想明白了,不再以SDK为限制,强制拉开A31和A31S之间的档次了。低端四核现在也可以完美使用在盒子产品上了。再加上全志原先已有的BD-ISO播放支持和海美迪对本地播放器和各种局域网协议的优化,可以说,本地视频基本通吃,局域网播放完美。这次海美迪的全志固件还修正了以前Q2 II和J2 II上的一个Bug,就是在局域网播放的时候是调用全志官方播放器,在播放USB设备上的视频是,是使用海美迪自家播放器的Bug,变成全部使用海美迪自家的播放器了,这使得在选择字幕,拉动视频时间方便更加人性化。不过也有遗憾的地方,此次A31S的H7,依旧保持了Q2 II的缺点,无法使用AirPlay Mirror。

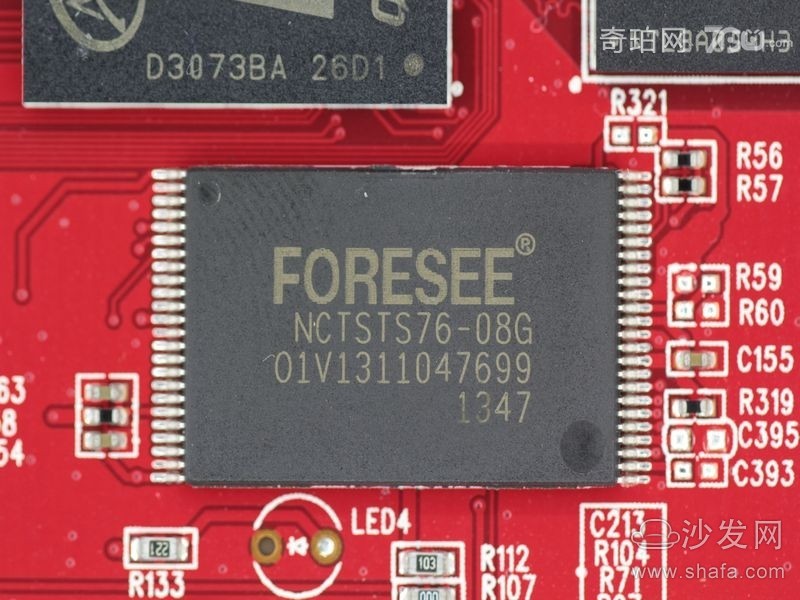

闪存,NADN,Foresee,型号NCTSTS76-08G,容量8GB。

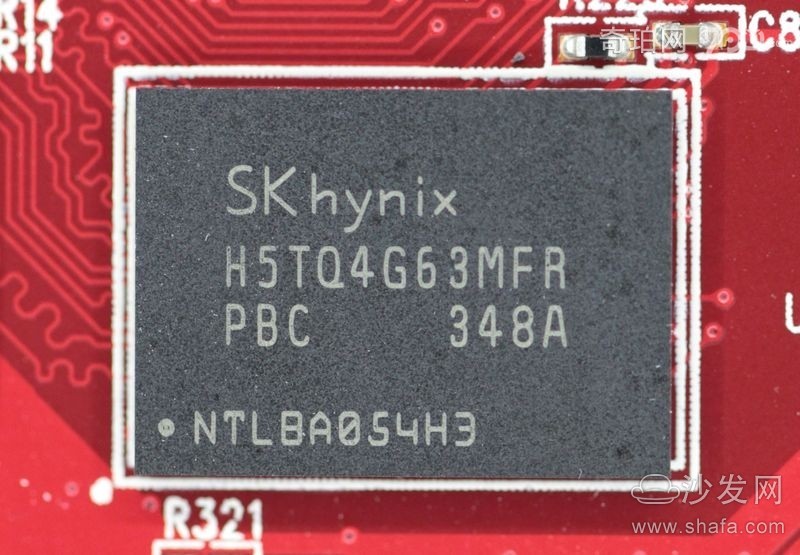

内存,SK Hynix,韩国海力士,型号H5TQ4G63MFR-PBC,DDR3 1600,96Ball封装,单颗512MB,两颗组成1GB内存。

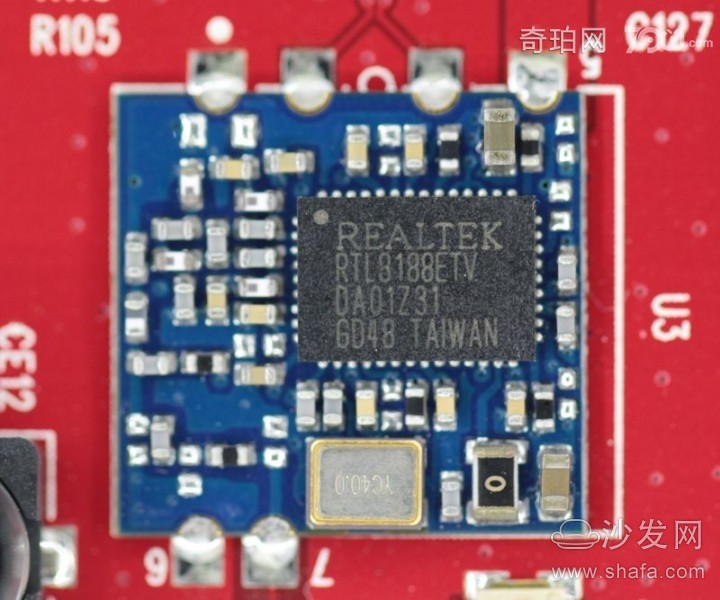

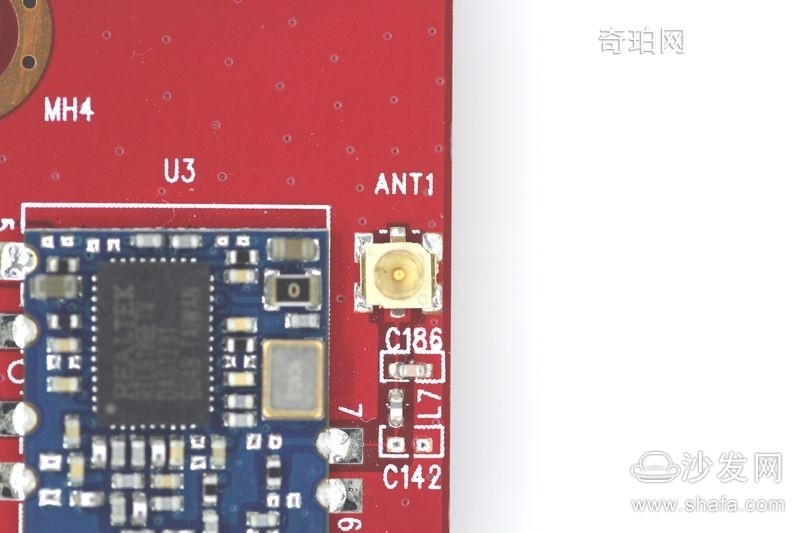

Wi-Fi部分依旧是Realtek8188ETV,低功耗版本,大多数盒子都是使用该方案。规格,802.11 B/G/N,USB 2.0接口,在N下,最大带宽150Mbps。

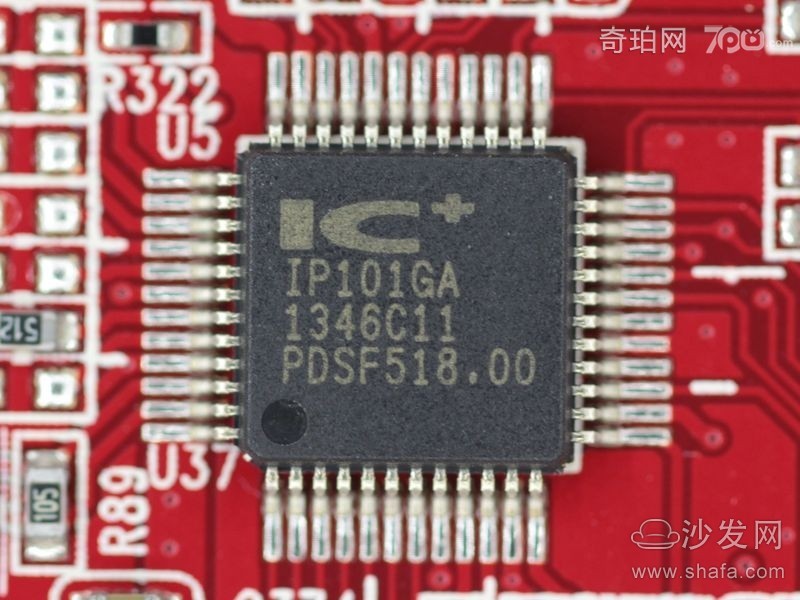

有线网卡,台湾ICPLUS,型号IP101GA,提供一个10/100Mbps的有线连接。

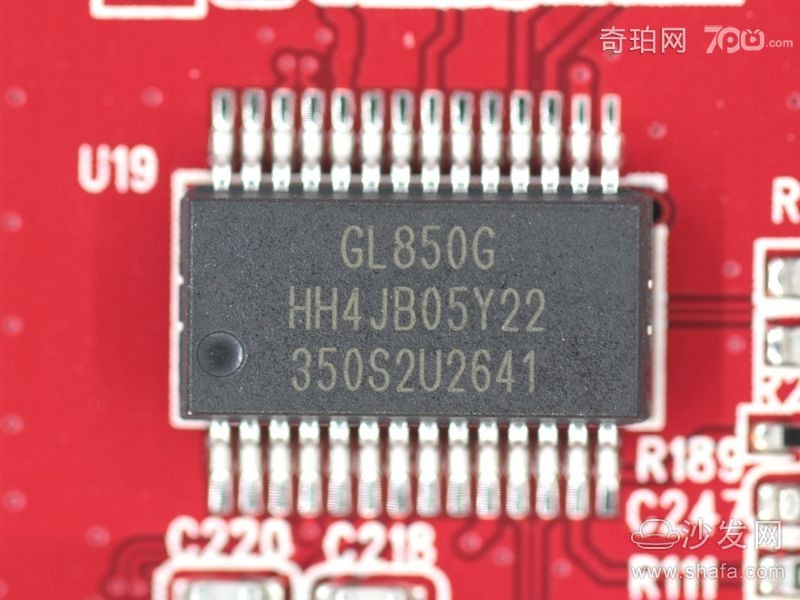

USB控制器,台湾创惟科技,提供外接USB接口支持。支持USB存储设备,USB手柄等。

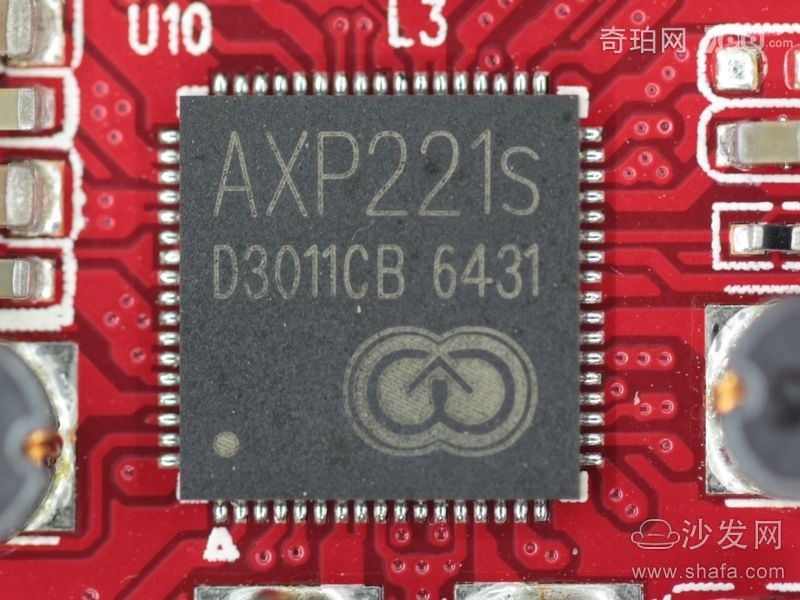

电源控制IC,深圳芯智汇,全志四核平台上用的电源控制IC。

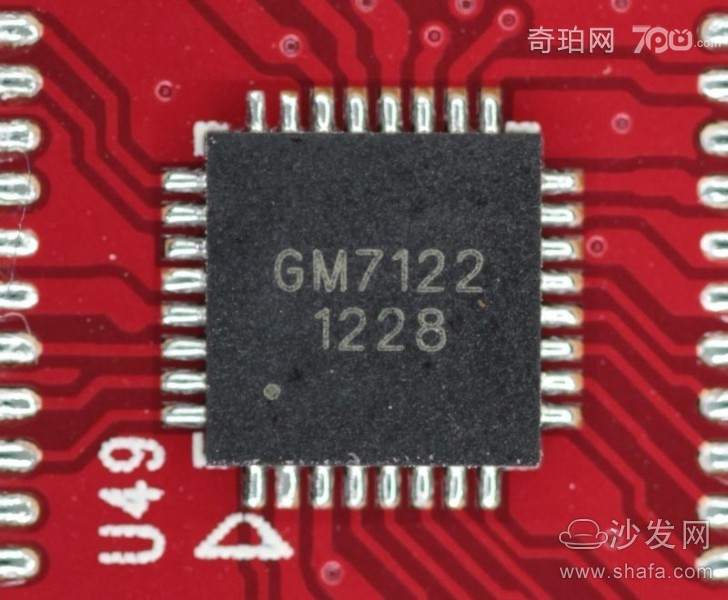

CVBS输出控制器,型号GM7122,成都国腾。用来提供盒子的模拟输出功能。

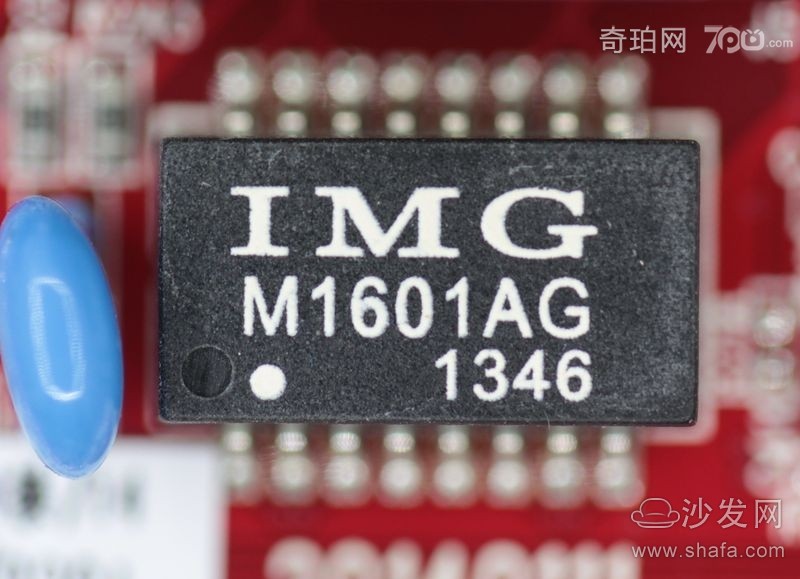

网络变压器,型号M1601AG,可以隔离网线连接的不同网络设备间的不同电平,以防止不同电压通过网线传输损坏设备。除此之外,还能对设备起到一定的防雷保护作用。

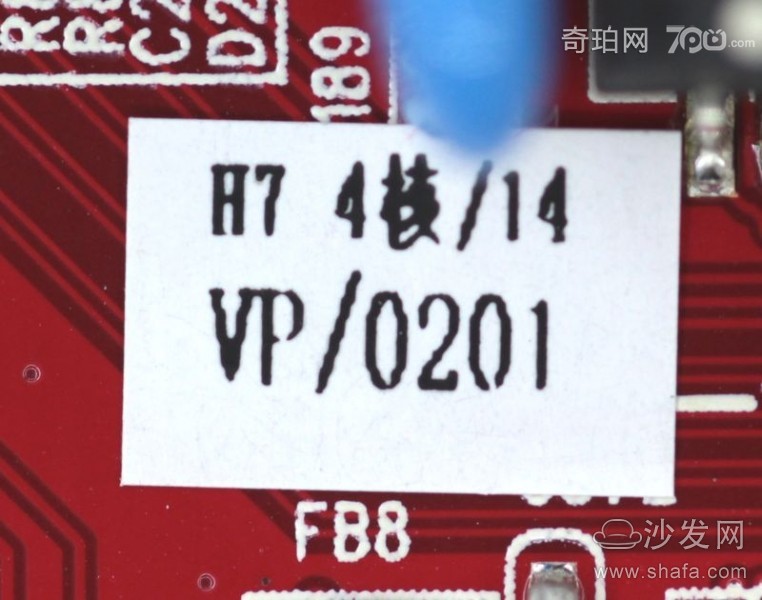

PCB编号

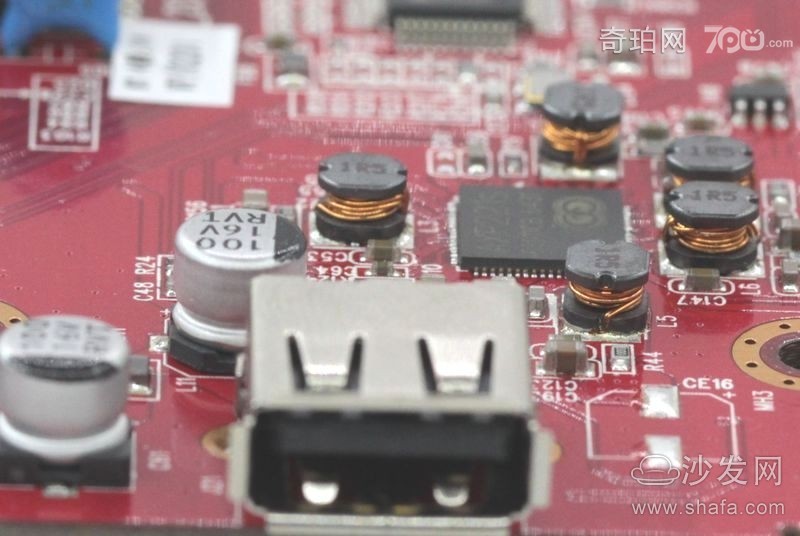

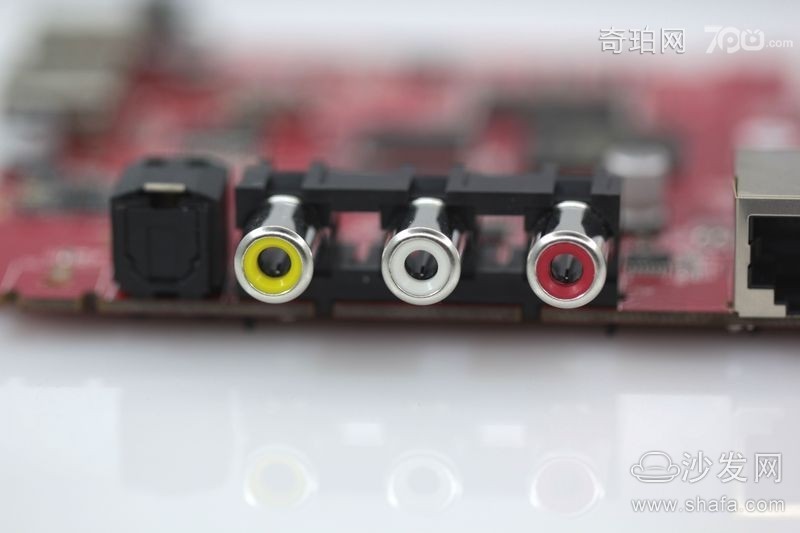

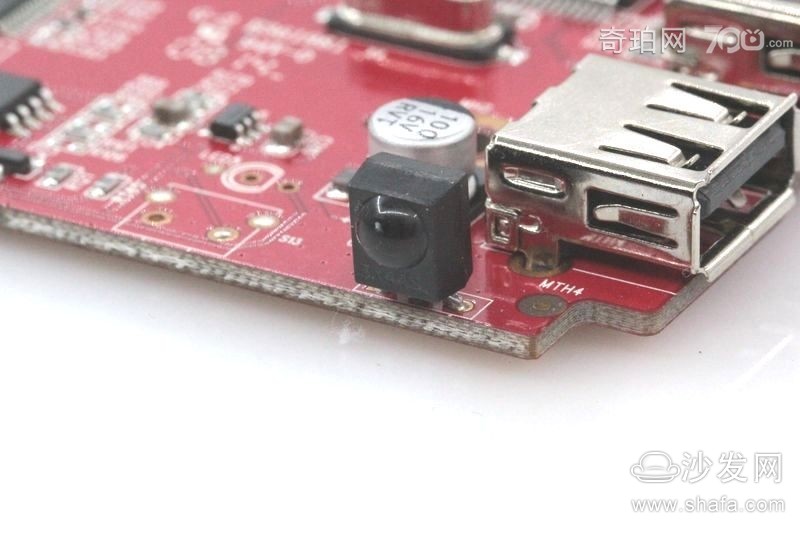

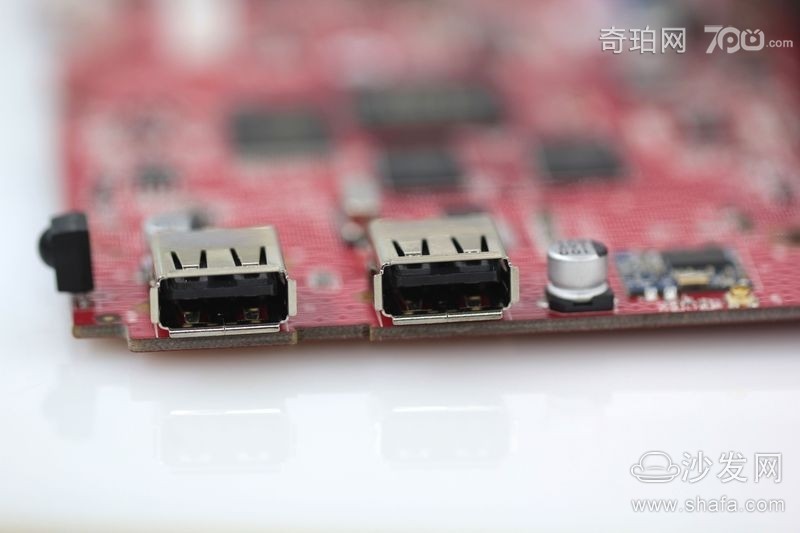

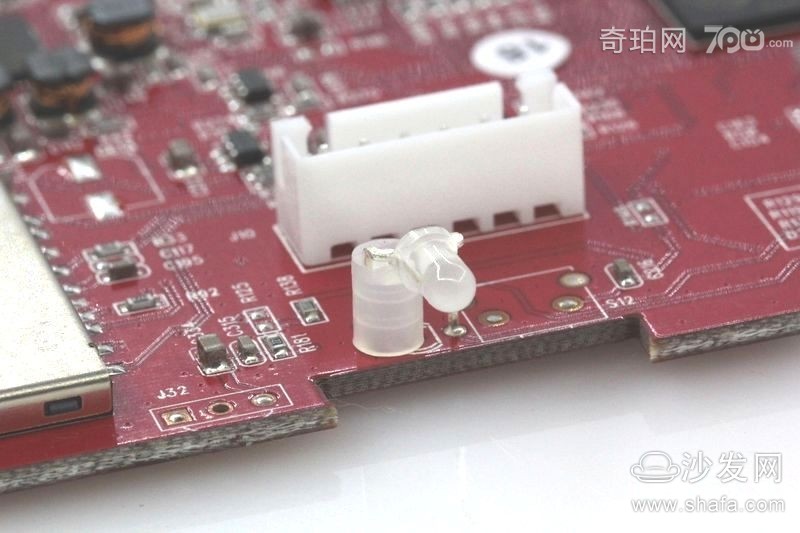

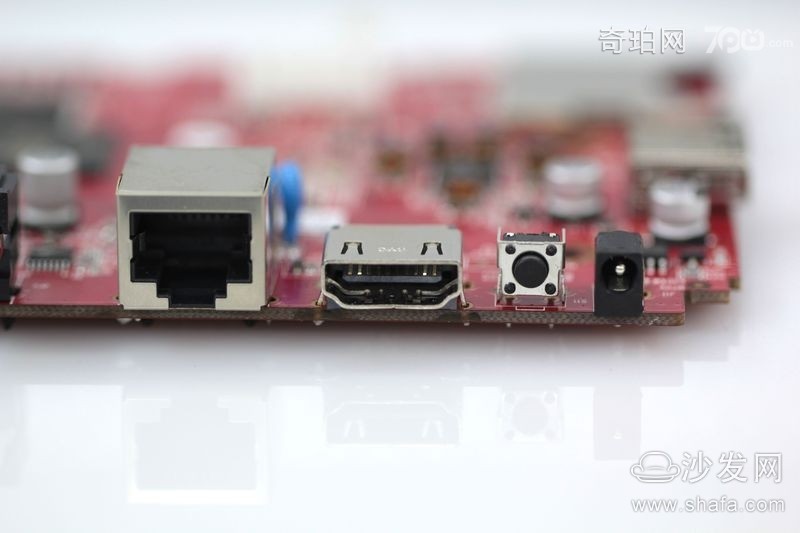

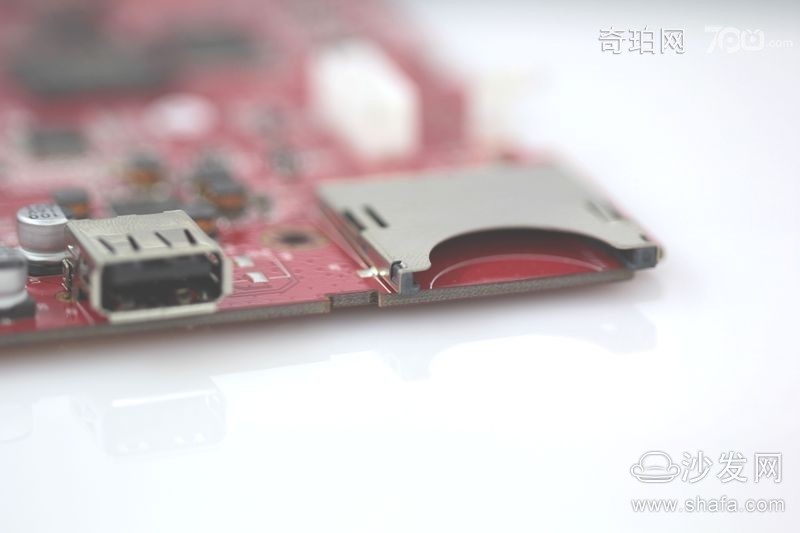

主板各个部分细节,包含接口,固态电容,电感等,没什么好说的,直接看图吧。
