[拆机]迈乐四核旗舰机M9硬件评测篇

2013-07-17 11:05:00     作者:羽音坊      来源:HDPfans

这次从整体硬件方面来做一个详细的评测!迈乐M9一直迟迟没有上市,具体是何原因,做为用户,自然不太清楚,但手里的工程机,在各个方面难免有些不成熟的地方,拆解的过程中也会慢慢的交代。 ... ...

       在上次简单综合的略评了一下M9之后,这次从整体硬件方面来做一个详细的评测!拿到迈乐最新的四核安卓智能电视盒M9,也有一段时间了,而这款机器却一直迟迟没有上市,具体是何原因,做为用户,自然不太清楚,但手里的工程机,在各个方面难免有些不成熟的地方,拆解的过程中也会慢慢的交代,正是这样,所以各位看官在看的时候请不要介意,我相信迈乐正式发布的正式版时,机器整体应该会有所改观。

       外观篇

       M9顶部采用了玻璃材质,有暗纹,很漂亮。清洁的时候也比较方便。但不足之处在于,它跟手机屏幕一样,特别容易沾指纹。

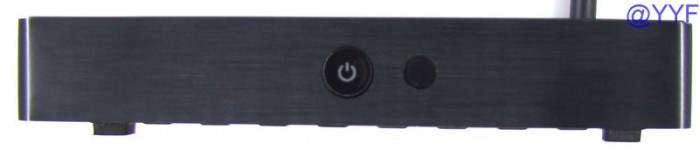

       机器正面只有一个电源按钮,电源按钮右边是红外线接收窗。工程机现在电源灯工作的状态是红灯,据了解,后续的软件会让电源恢复到正常状态,显示为蓝灯,而在工程模式或升级过程当中,电源灯是红蓝交替的,正是这样,会让用户既使在没有打开电视屏幕看到升级过程,也能通过这种方式,了解到机器的状态,当升级结束,电源灯会自然的熄灭。

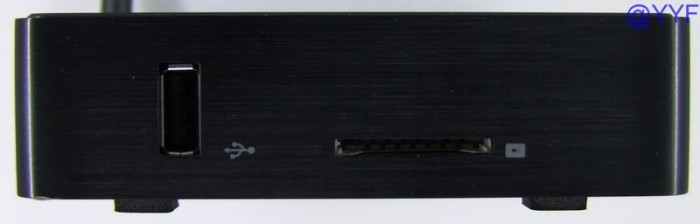

左视图,USB 2.0*1,SDHC插槽*1。M9可以通过卡刷和U盘两种方式来对固件进行升级,其中的卡刷是最彻底,尤其是固件损坏的情况下,卡刷是最快也是最好的方式,M9的卡刷需要配合底部的RESET键来进行。

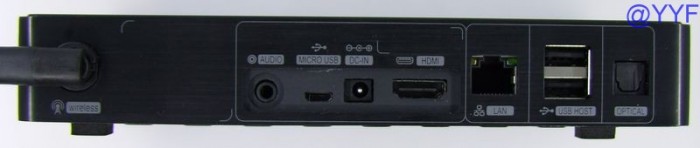

后视图,从左到右依次是音频接口,MicroUSB,DC-IN,HDMI,RJ45,USB 2.0*2,光纤。,M9支持USB线供电模式,可随电视的开关启用和关闭。

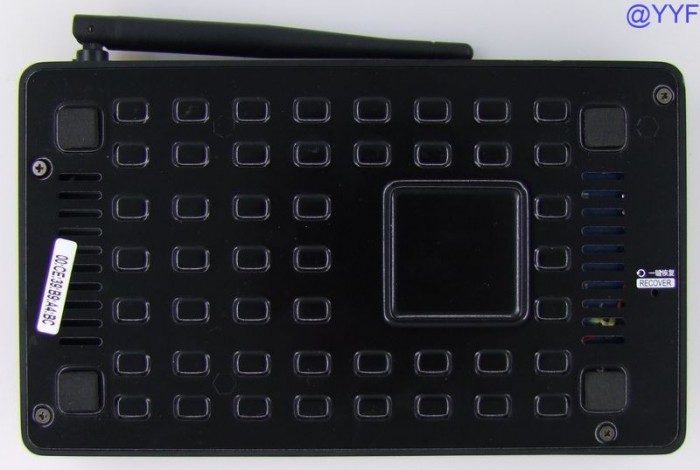

底部视图,全金属材质。

一键恢复按钮。

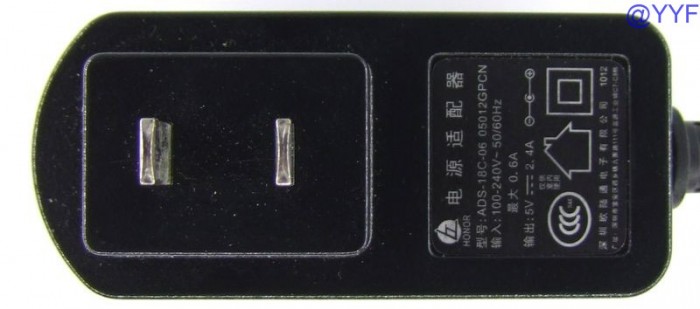

开关电源,5V 2.4A输出,电源通过3C认证,重量也比较大。

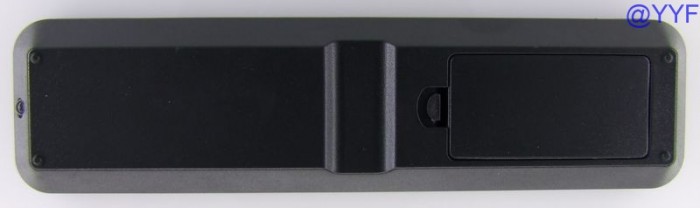

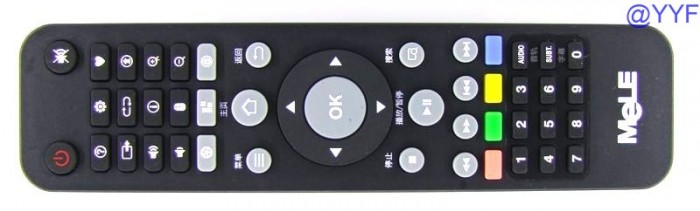

遥控器,功能比较齐全,有特色地方是有鼠标键,方便没有鼠标的用户。一键切换鼠标模式。

拆解篇

开始拆解,要拆开也比较简单,只需卸下底部的四颗螺丝即可。主板安装在底板上的样子,可能有些用户不明白,PCB面积不大,外壳为什么做这么大?其实这应该是跟散热有关。

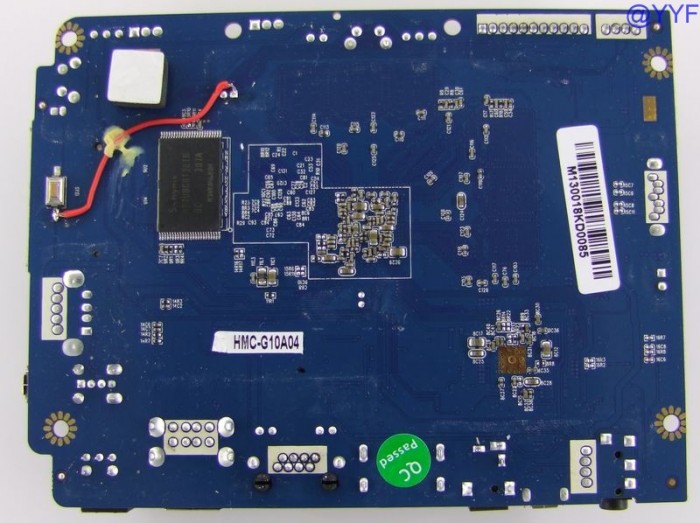

主板底部,工程版机器的缘故,PCB看上去没有那么干净,唯一一颗IC是Flash。

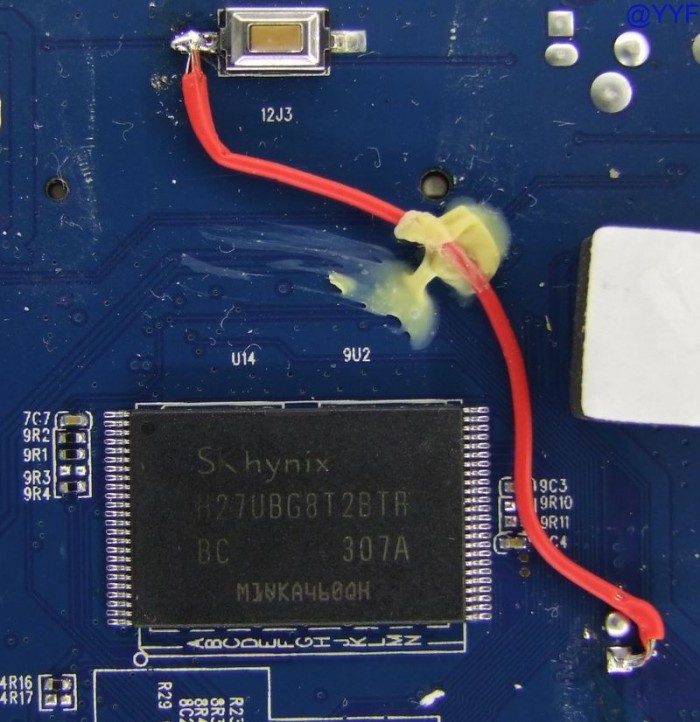

在靠近Flash的地方有一条飞线,不知道是PCB设计问题还是其他原因,也并不清楚在正式量产版上是否会取消。

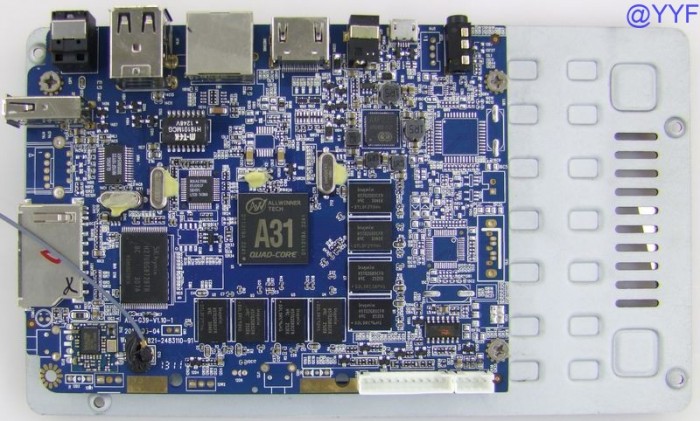

主板正面,整体布局还算干净。


##########NextPage########## 内部IC篇

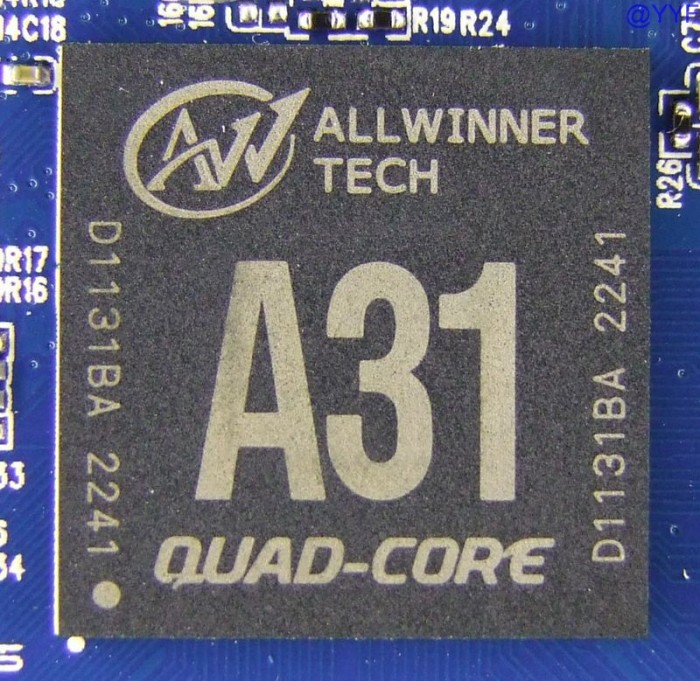

       主控,AllWinner A31,珠海全志设计,40nm制程,相比RK3188的28nm制程,算是低端很多了。A7架构,四核,1M L2 Cache,主频1GHz,GPU采用Imagination PowerVR SGX544MP2,8个逻辑单元,构成四核八显的架构。说到A7架构,一般应用在与A15配合的BIGLittle结构里,A7负责一般低端应用,省电用途,A15则用于高性能计算。A31还可以实现4K硬解码。

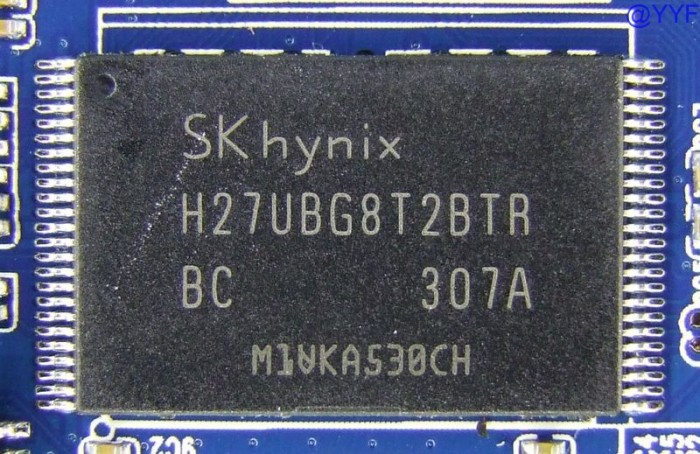

       NAND FLASH,型号: H27UBG8T2BTR-BC,生产厂家:SK Hynix 韩国海力士,容量:4G,种类:MLC。在M9上使用了两颗,形成8G Flash容量。这里特别说明一下,工程机是只有8G容量的,而正式版是将由两颗8G Flash所组成16G容量,在固件方面也会有所不同。

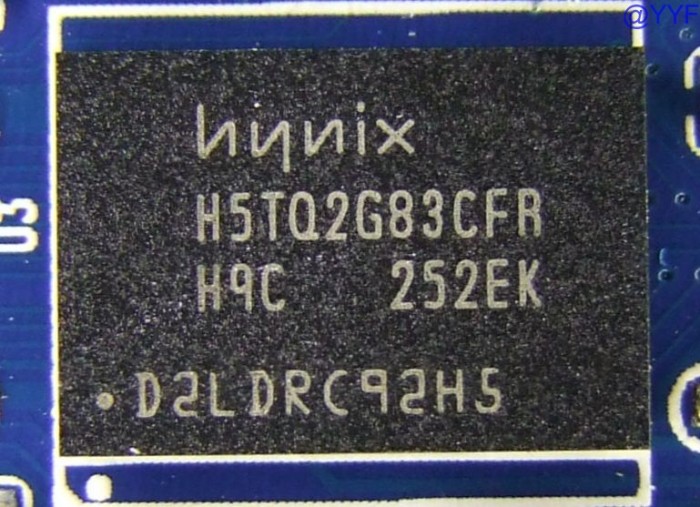

内存,型号:H5TQ2G83CFR-H9C,生产厂家:SK Hynix 海力士,全球第二大内存颗粒厂,单颗256M,DDR3,频率:667-1333MHz,8颗组成2G内存。和主流低端台式机的DDR3一样。这里需要特别强调一下,这是我经手的第一台四核主控,2G RAM的机器,终于在硬件要求上满足了全1080P输出的要求了,包括UI哦,希望在后期的固件制作上不要浪费了这个硬件基础。

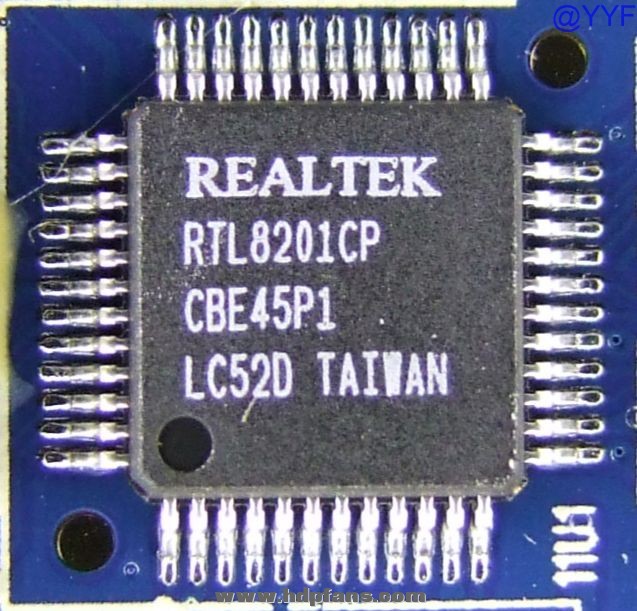

有线网卡,型号:RTL8201CP,生产厂家:Realtek 台湾瑞昱,10/100M自适应,48针LQFP封装。

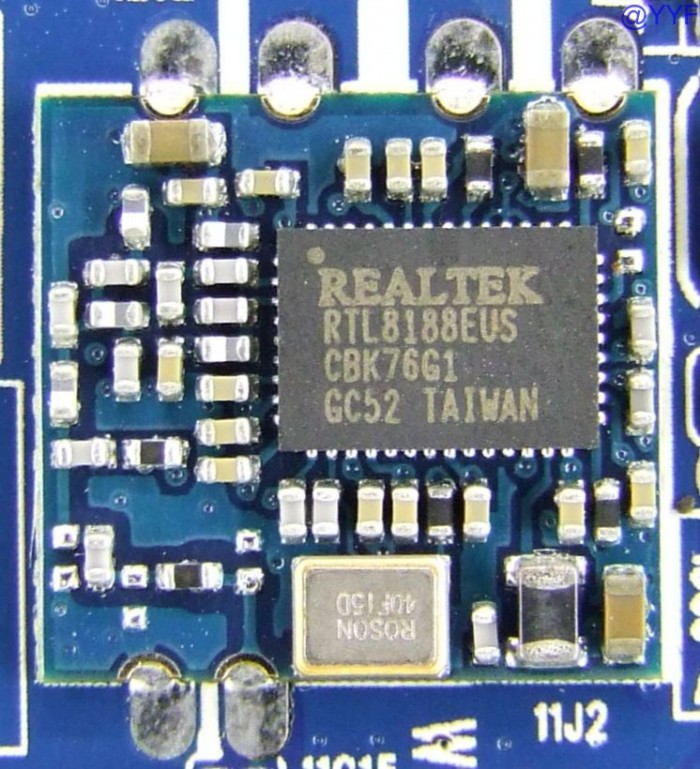

无线网卡,型号:RTL8188EUS,生产厂家:Realtek 台湾瑞昱,802.11BGN,150M,USB2.0接口。RTL8188有3个型号,这里采用的是超低功耗版本。RTL8188CUS:低功耗功耗,RTL8188CTV:正常功耗版本。

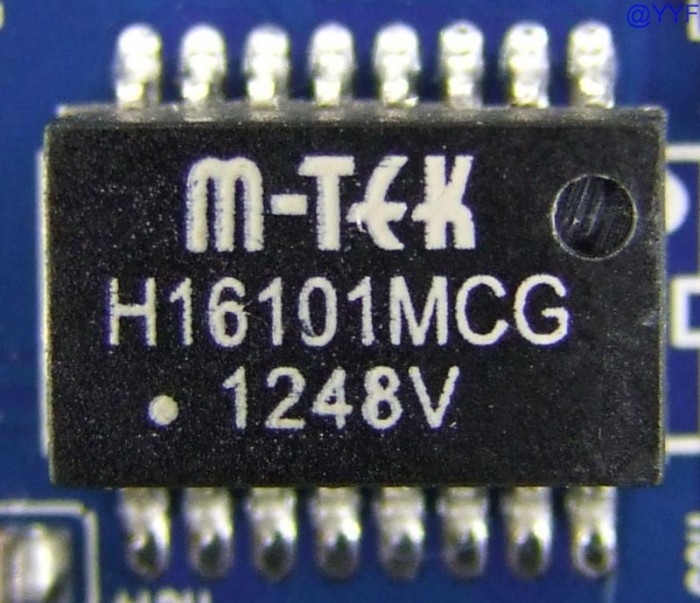

网络隔离变压器,span6101MCG,M-TEK 深圳市德迈创新电子有限公司,这个很重要哦,它可以隔离网线连接的不同网络设备间的不同电平,以防止不同电压通过网线传输损坏设备。除此之外,还能对设备起到一定的防雷保护作用。

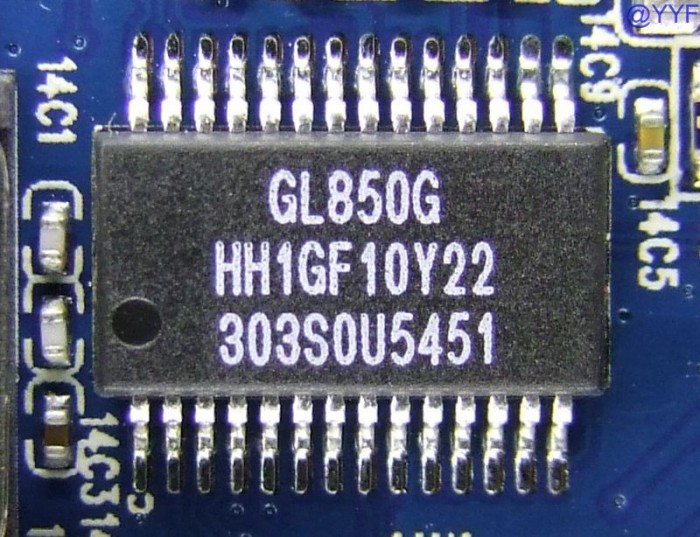

      USB 2.0 Hub控制芯片,Genesys Logic 创惟,GL850G,这个在嵌入式系统很常见。支持键盘鼠标,游戏控制器,存储设备等等USB设备。

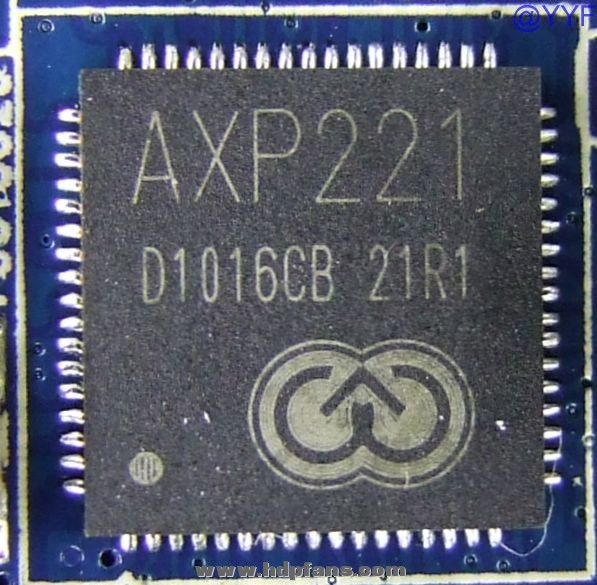

电源系统管理芯片,型号:AXP221,生产厂家:X-Powers 深圳芯智汇,此芯片提供简单易用而又可以灵活配置的完整电源解决方案,充分满足目前日益复杂的应用处理器系统对于电源精确控制的要求。

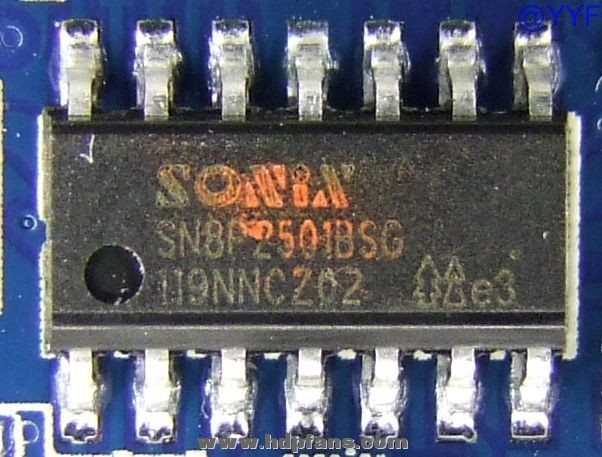

单片机,型号SN8P2501BSG,Sonix,台湾松翰科技设计生产。该IC是类似RISC的高性能和低功耗的8位微控制器。一个时钟每个指令周期(1T)架构将提供高达16MIPS的计算能力。

      拆解到此基本结束,PCB设计上有一个问题,A31是可以实现4K*2K解码输出的,但是需要一颗额外的HDMI控制IC才可以,M9在PCB设计上已经放弃了这个HDMI控制器,就意味着无法实现A31的最大卖点,不知道是出于什么原因。整体工艺因为是工程版机器,所以还有待改进。同时飞线的问题,也希望厂方在正式量产版时一同解决。
