[拆机]创思奇cs918四核RK3188智能高清机顶盒拆机图

2013-07-02 10:21:00     作者:创思奇盒子      来源:奇珀网

创思奇CS918配备瑞芯微RK3188四核CPU,主频最高达1.86Ghz,采用28纳米生产工艺。搭配2G DDR3超大内存 ,8G闪存。丰富的扩展接口,不但支持HDMI高清输出,还支持老电视的AV接口,使用范围更广。 ...

创思奇CS918配备瑞芯微RK3188四核CPU,主频最高达1.86Ghz,采用28纳米生产工艺,是目前智能播放器中最先进的生产工艺,更低的功耗,更高的性能!搭配2G DDR3超大内存 ,8G闪存。丰富的扩展接口,不但支持HDMI高清输出,还支持老电视的AV接口,使用范围更广。

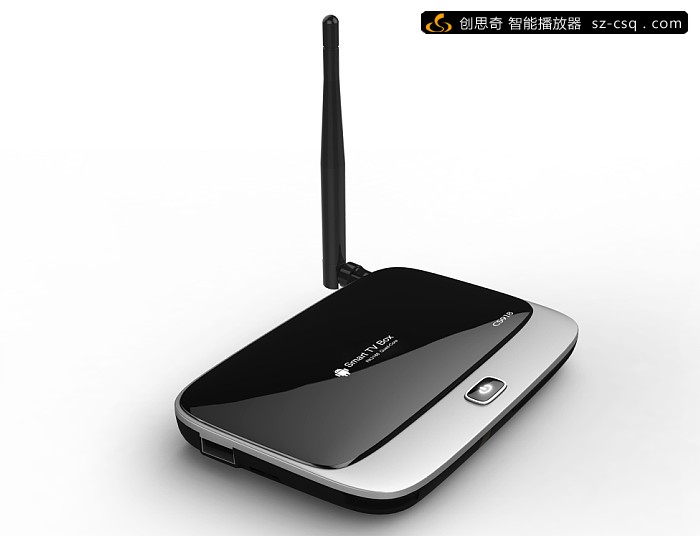

外观在目前播放器中算比较时尚新颖大气的,漂亮的弧线让你的播放器不再方方正正的死板,为客厅添加一道亮丽的风景线!

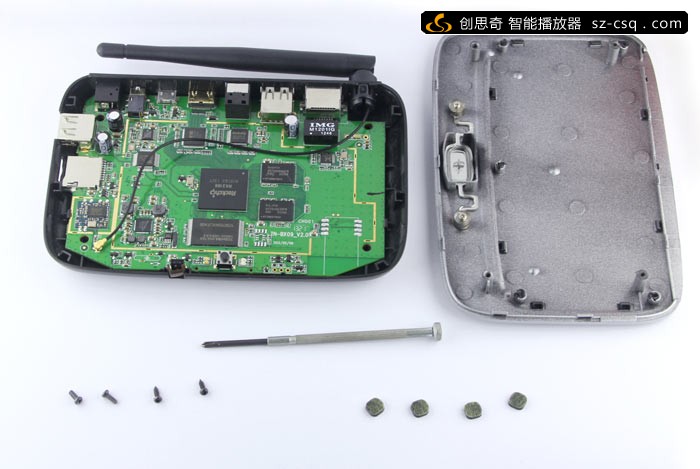

揭开后面的防滑垫,用螺丝批拆下四个螺丝,然后四周还有非常多的卡口,把主板严丝合缝地包在外壳里面(不是发烧友的话不建议自行拆机,容易拆坏机器)。

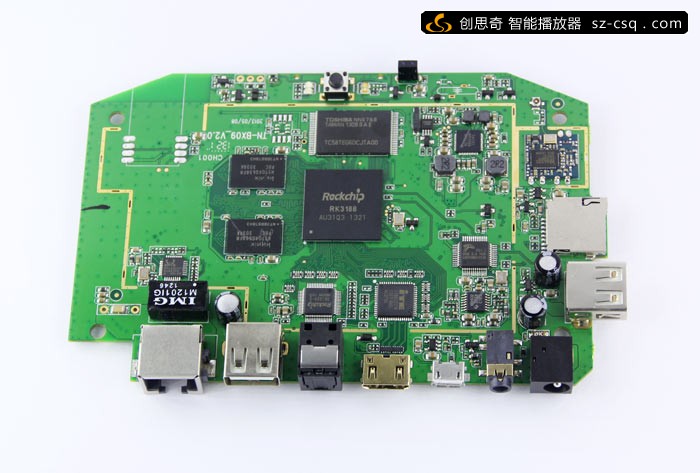

把外壳取出后,就可以完整地看到里面的主板了,功能分区清晰明了,做工非常精细。同时因为是大主板,预留有足够的散热空间,保证机器的稳定运行。

创思奇cs918功能分区模块示意图

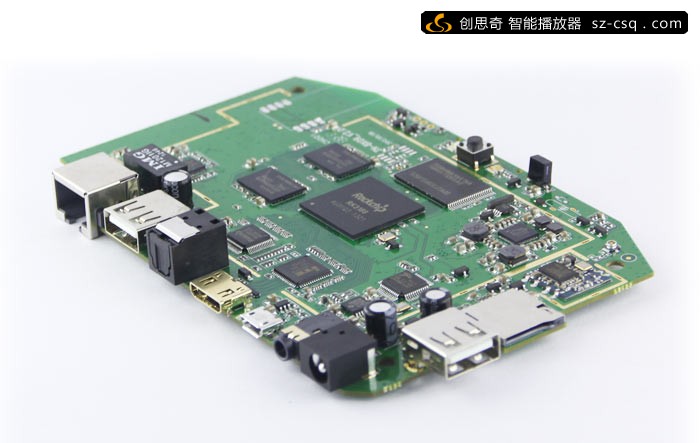

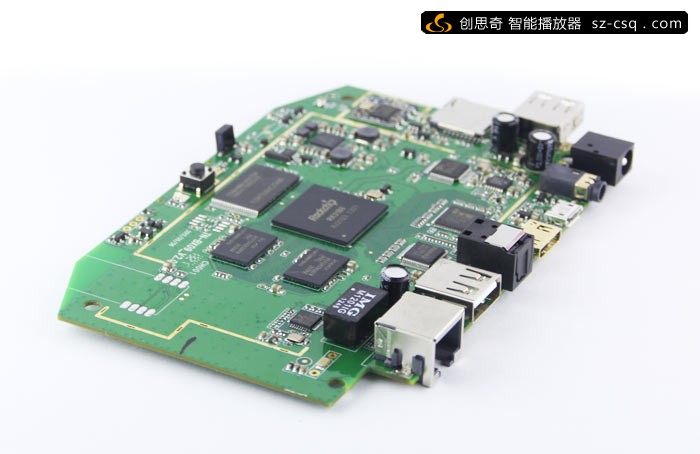

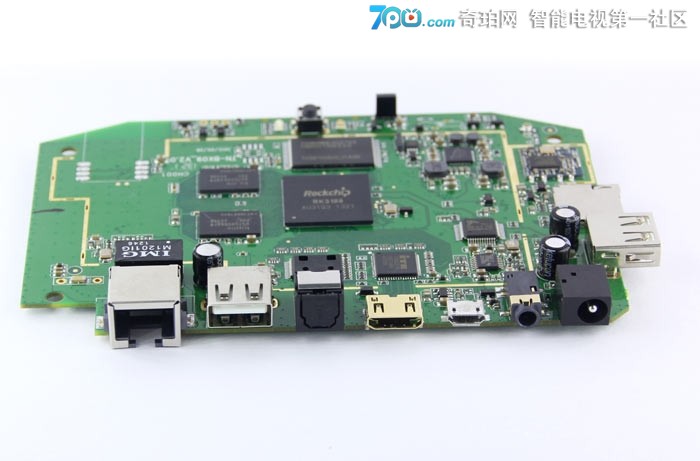

后面的接口位置,非常丰富的扩展接口,可以满足绝大部分的使用要求!

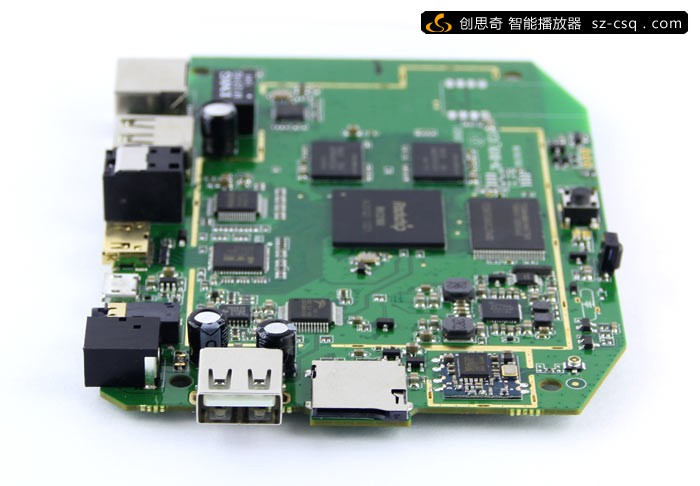

侧面接口位置,这里还有一个标准USB插口跟一个TF卡插槽,最大支持32GB TF卡。当然,USB口可以直接识别大容量移动硬盘,已测试3TB NTFS格式移动硬盘可以直接读取。

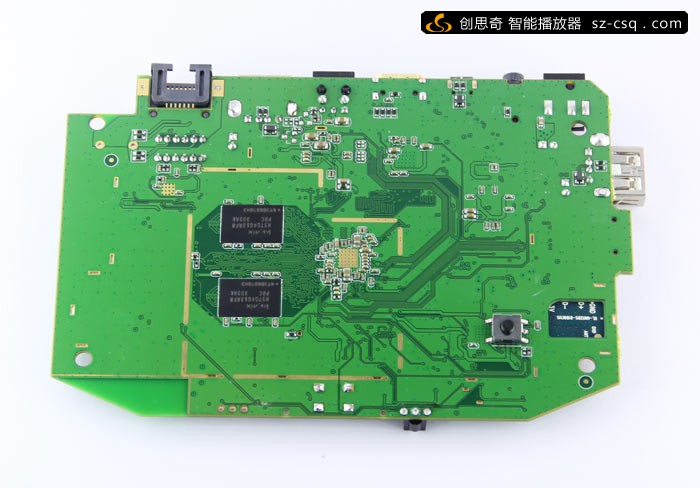

主板背面图片

大部分芯片集中在主板的正面,下面的话有个复位键,还有两颗DDR3内存颗粒。

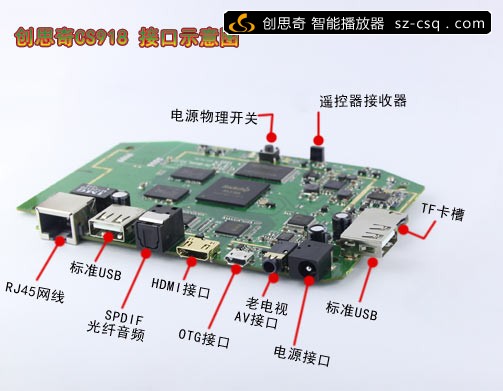

创思奇cs918接口示意图

功能最全面的智能高清播放器,从左到右接口依次有:

RJ45网线插口+标准USB插口1+SPDIF高端五声道光纤音频输出+1.4版HDMI+OTG接口(连接电脑)+AV视频输出(老电视用)+5.5mm标准电源接口+标准USB接口2+TF卡插槽,正前面还有一个电源物理按键和遥控器接收器,主板背面还有一个RESET复位键,方便刷机升级系统。
